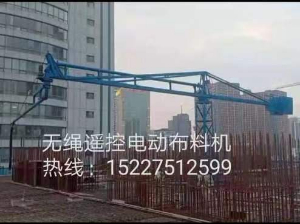

电动布料机
日期:2023-05-11 16:00:00

一、电动布料机主要参数
项目 | 数据 |
大布料半径 | 12m、15m、18m |
布料机高 度 | 4.0m |
回转角度 | 360度正反方向回转 |
输送管角度 | 125m |
总重量 | 2.7t含配重1t、0.8t |
运输状态外形尺寸 (长×宽×高) |
二,电动布料机包括:
1。电动布料机大臂的直管,俗称大臂管。
3。回转轴承:布料机上常用的配件之一,用于支撑和固定布料机的旋转部分。
4。弯管管卡:用于固定和支撑布料机上的弯管。
5。末端胶管用于连接布料机末端,以便流出混凝土。连接在手动管的一端,用于将混凝土输送到需要的地方。
三、电动布料机主要结构
(1)下机架
布料机下机架主要呈十字形分布的四条腿子组成,混凝土布料杆的垂直载作用于其十字形交叉部分的底座,再传给四条腿子,每支腿都有水平伸缩的伸缩腿。
(2)回转支承
布料机回转支承安装在上机架与支承座之间,起连接回转支承的作用。
(3)上机架
布料机上架机前半部分为混凝土输送管支承架,后半部分为配置架,其上支座与上机架焊接并与回转支承链接。
(4)输送管
混凝土布料机输送管下管口可任意从塔身四侧面转变伸出,上面通过塔身穿过回转心上行至上架机,再向上机架前端延伸至臂架,在臂架前端转弯下行,此处为前端混凝土输送管相对于臂架回转的心。
(5)布料机塔身内混凝土输送管设二个管卡,输送管下管口度可根据需要进行调整。
